令和2年度江迎1号跨道橋詳細設計業務
| 設計年度 | 2020年(令和2年)度 |
|---|---|
| 発注者 | 国土交通省 長崎河川国道事務所 |

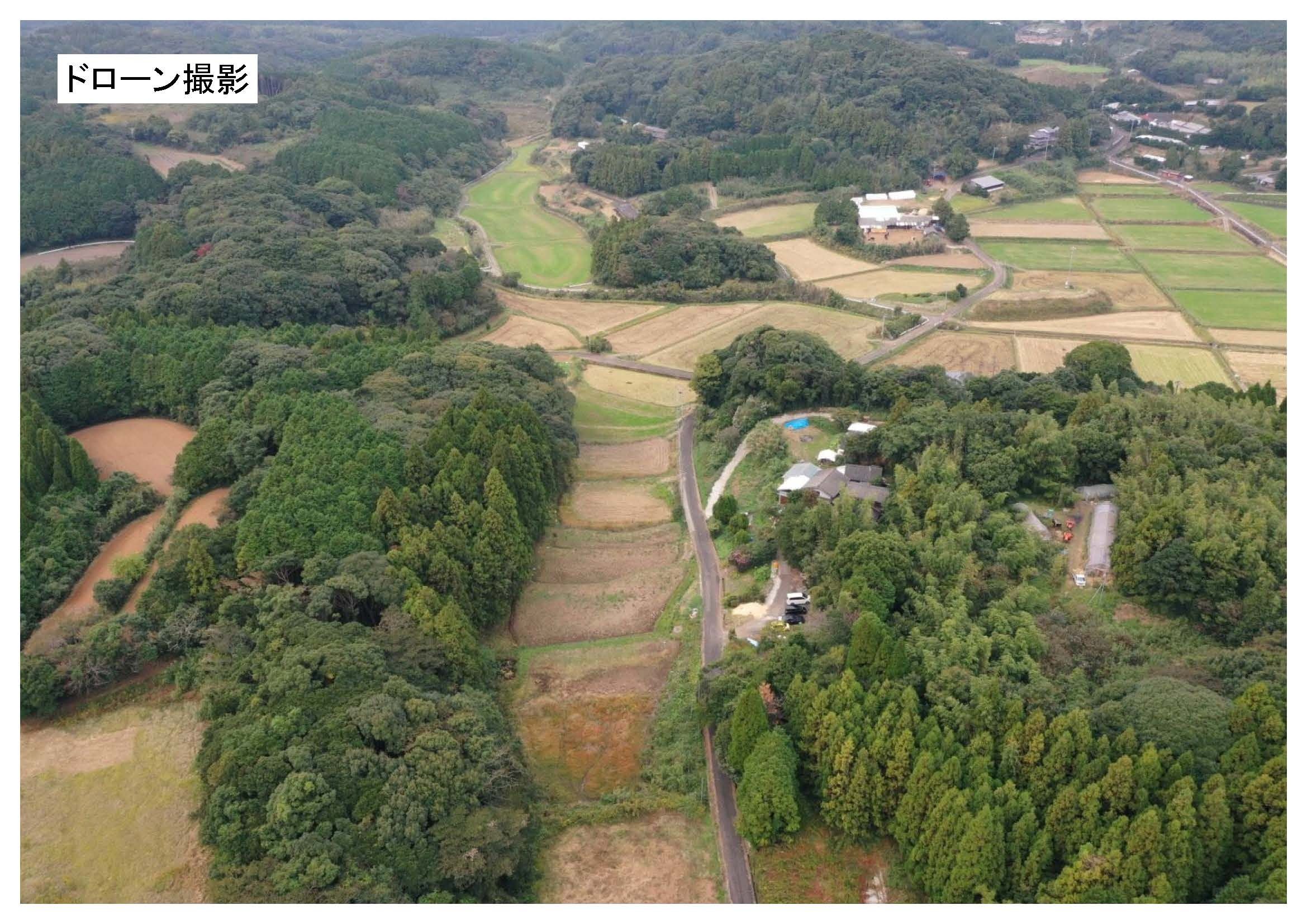

| 所在地 | 松浦佐々道路 |
| 業務概要 |
本業務は、松浦佐々道路(長崎県佐世保市江迎町地先)に計画されている江迎1号跨道橋の橋梁詳細設計、道路詳細設計、上水道布設替え設計である。本線建築限界を満足するために、市道の嵩上げが必要であるため道路詳細設計を実施した。上部工形式では、経済性・施工性・構造特性・維持管理面・環境への配慮等に対して比較検討を行い、PC場所打ち中空床版橋を採用した。追加地質調査によりA1橋台側の支持層が深いことが確認されたため、基礎形式を場所打ち杭を採用した。また、機能復旧として上水道布設替え設計(仮設時含む)を実施した。施工計画として、工事用進入路検討、迂回路設計を行い、施工ステップ図を作成した。 【橋梁諸元】 橋長L=28.5m 斜角76°00’00” 上部工形式:PCプレテンホロー桁 下部工形式:逆T式橋台 A1橋台h=10.1m、A2橋台H=9.1m 基礎形式:場所打ち杭基礎(オールケーシング)φ1000、A1杭長L=6.5m 4本 |
